Cylinder regulator
Cylinder regulator

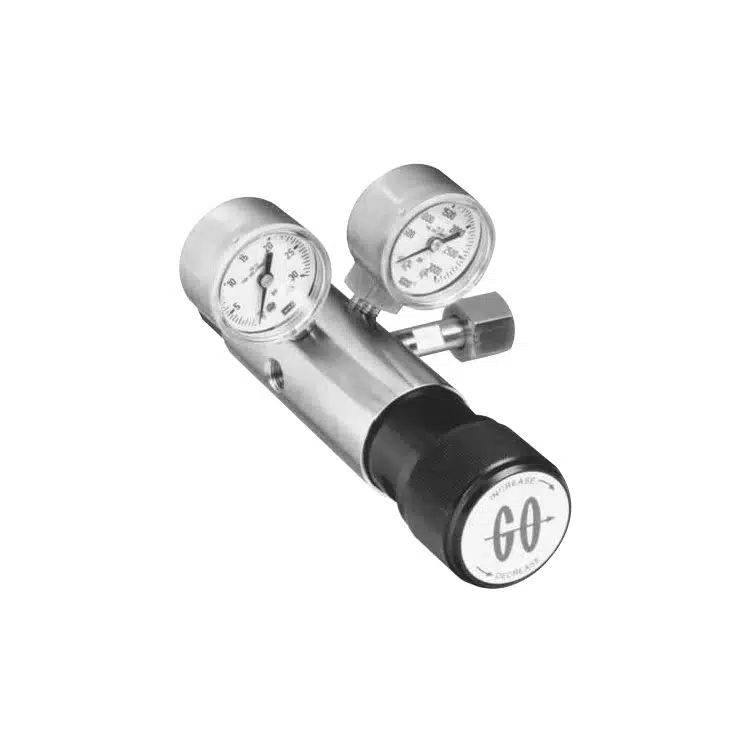

Serie CC-2
Il regolatore di pressione di precisione CC2, a due stadi e compatto, è particolarmente adatto per applicazioni strumentali che richiedono una pressione di erogazione precisa e stabile. Questo regolatore è stato progettato originariamente per soddisfare le esigenze dell’industria strumentale; tuttavia, può essere molto utile anche in molte altre applicazioni che necessitano di un regolatore di pressione a due stadi compatto per fornire una pressione di erogazione precisa con pressioni di fornitura fluttuanti.
Un altro vantaggio nell’utilizzo della serie CC2 è che internamente condivide alcune delle sue caratteristiche di design e opzioni con il collaudato regolatore di pressione CPR-1. Queste caratteristiche e opzioni consentono al cliente di personalizzare essenzialmente il regolatore per adattarlo a praticamente qualsiasi applicazione che richieda flussi da bassi a moderati. L’unità sarà anche disponibile con manometri di ingresso/uscita, connessioni CGA e valvole di scarico.
Il regolatore della serie CC2 è realizzato in acciaio inox 316L come opzione standard. Si consiglia di consultare GO Regulator per materiali opzionali di costruzione che potrebbero essere necessari per applicazioni di gas di processo tossici o corrosivi.

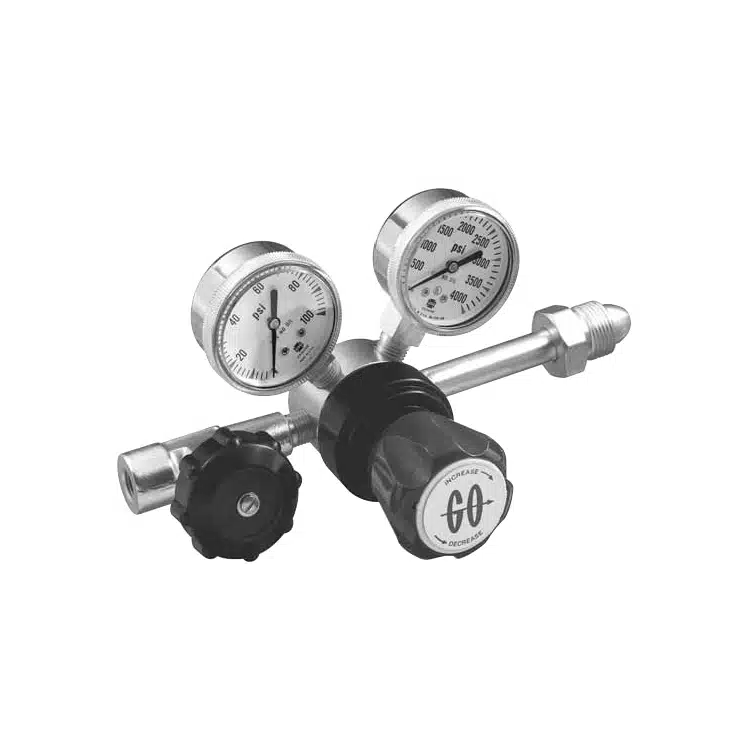

Serie CYL-1
La serie CYL-1 è progettata come un modulo compatto di controllo della pressione completo. La base di questa unità è la valvola di controllo della pressione economica della serie PR-2, ampiamente utilizzata nei sistemi di campionamento strumentale e in molte altre applicazioni che richiedono la massima affidabilità.
Questo regolatore, se ordinato con i manometri e le connessioni CGA appropriate, è progettato per essere utilizzato come regolatore di bombola di gas compresso in applicazioni dove la resistenza alla corrosione dell’acciaio inox non è un requisito.

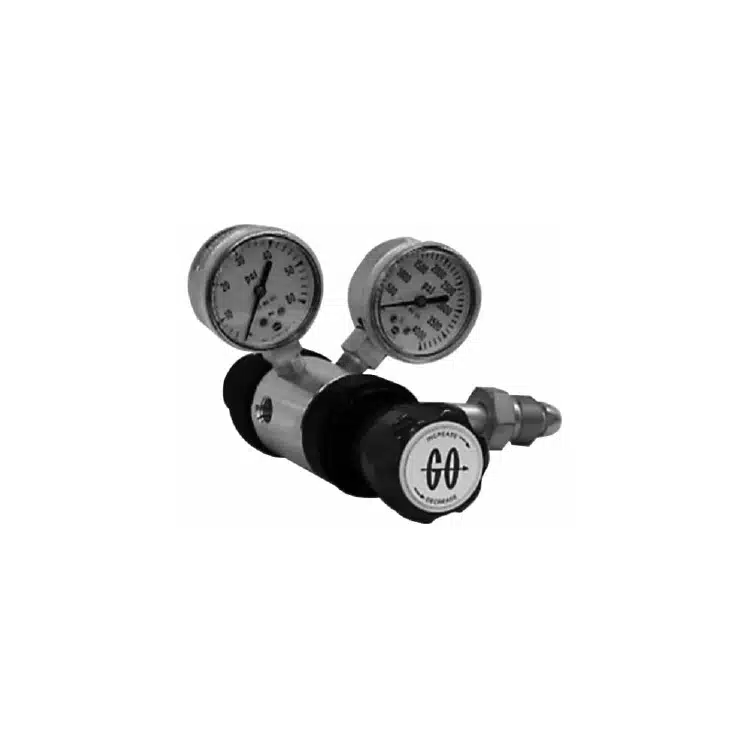

Serie CYL-2
La serie CYL-2 è un regolatore di pressione a due stadi di precisione, particolarmente adatto per applicazioni strumentali che richiedono una fonte di pressione precisa e stabile. Questo regolatore di pressione è stato sviluppato per soddisfare le esigenze dell’industria strumentale, ma è anche perfetto per altre applicazioni che richiedono una fornitura di pressione di alta precisione.
Lo sviluppo di questa serie offre la massima flessibilità disponibile in qualsiasi regolatore di bombola.

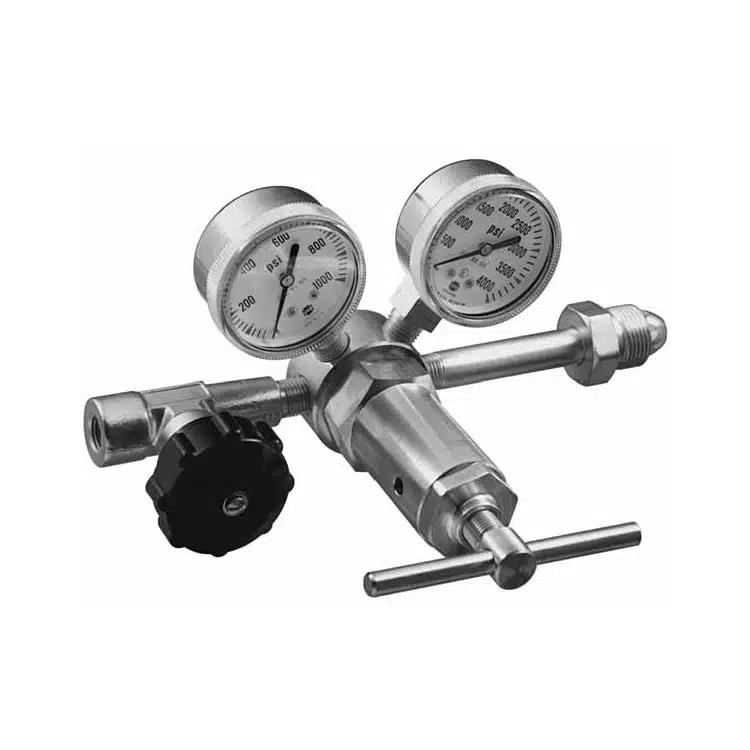

Serie CYL-3
La serie CYL-3 è un regolatore di alta pressione economico in ottone, progettato per accettare pressioni di ingresso fino a 3600 psig e fornire pressioni di uscita da 0–100 psig fino a 0–2000 psig. Questo regolatore a singolo stadio in ottone è perfetto per l’uso con bombole contenenti gas non corrosivi. Le buone caratteristiche di regolazione sono fornite da un sensore a pistone progettato con attenzione. La facilità di regolazione della pressione di uscita è garantita dalla manopola a T, offerta come standard.

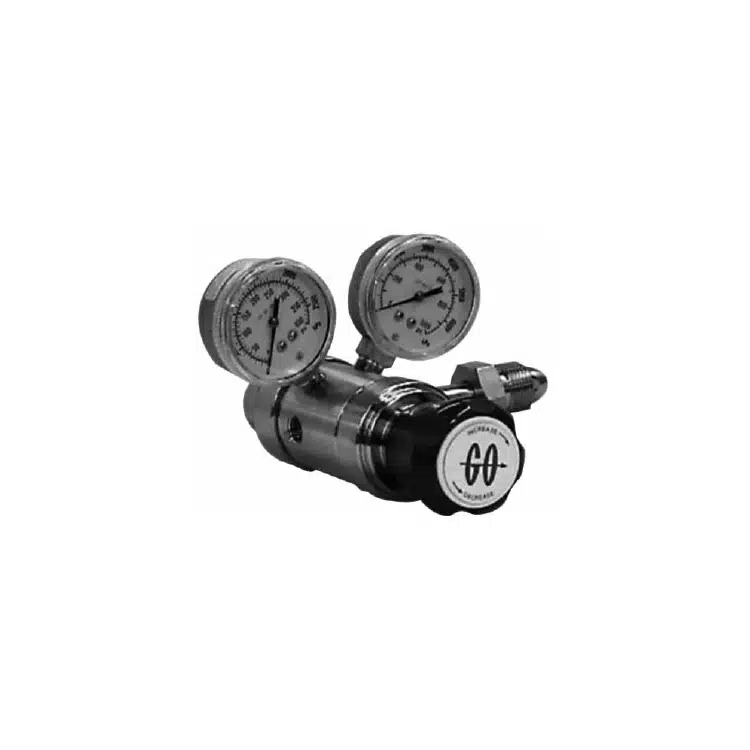

Serie CYL-20
Il regolatore di pressione della serie CYL-20 consente un controllo preciso della pressione. Questo regolatore a due stadi, costruito in acciaio inox 316L e PTFE, offre una variazione della pressione di uscita inferiore allo 0,01% con pressioni di ingresso variabili ed è progettato per l’uso in sistemi di calibrazione dei gas e processi di materiali semiconduttori.
Con materiali costituiti solo da acciaio inox 316L, PTFE e Tefzel®, questo regolatore è adatto per l’uso in flussi corrosivi così come in flussi non corrosivi con potenziali problemi di assorbimento superficiale. Questo regolatore accetta pressioni di ingresso fino a 6000 psig e garantisce una chiusura ermetica. I range di temperatura operativa variano da −40°C a +260°C, mentre i range di pressione di uscita da 0–10 psig fino a 0–500 psig sono facilmente regolabili tramite una manopola scanalata.

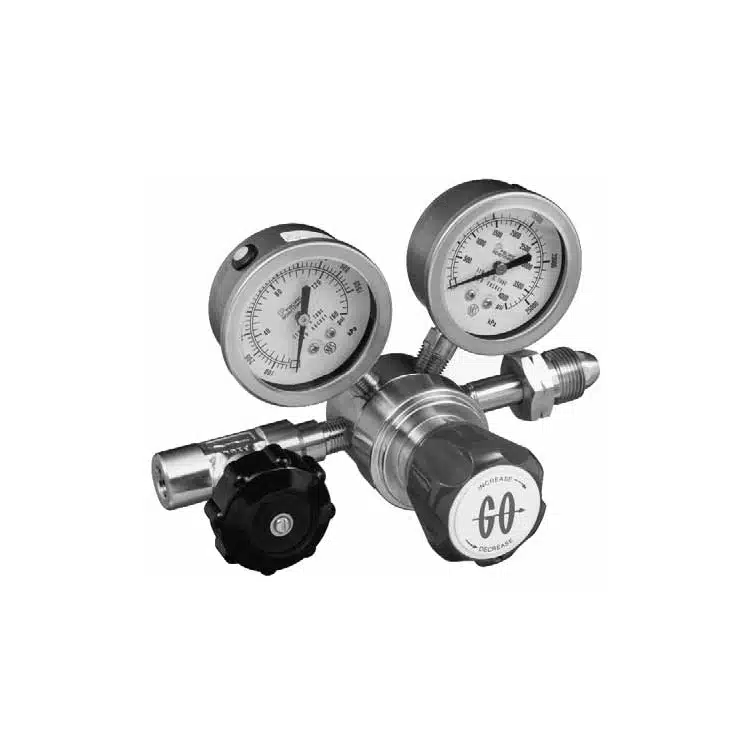

Serie CYL-21
La serie CYL-21 è un regolatore per bombola compatto basato sul design collaudato della serie PR-1, un regolatore in linea in acciaio inox a singolo stadio, ed è adatto per la maggior parte delle applicazioni con bombole di gas corrosivi. Pur essendo utilizzato principalmente per applicazioni a bassi e moderati flussi, sono disponibili orifizi per flussi elevati come opzione.
L’unità standard è dotata di connettore CGA, filtro integrato all’ingresso, manometri di ingresso e uscita e può essere ordinata con porte di ingresso o uscita aggiuntive per la purga in ingresso, valvole di rilascio in uscita o altri accessori. Quando viene utilizzato con gas tossici o esplosivi, si raccomanda l’installazione di un’opzione di ventilazione catturata.

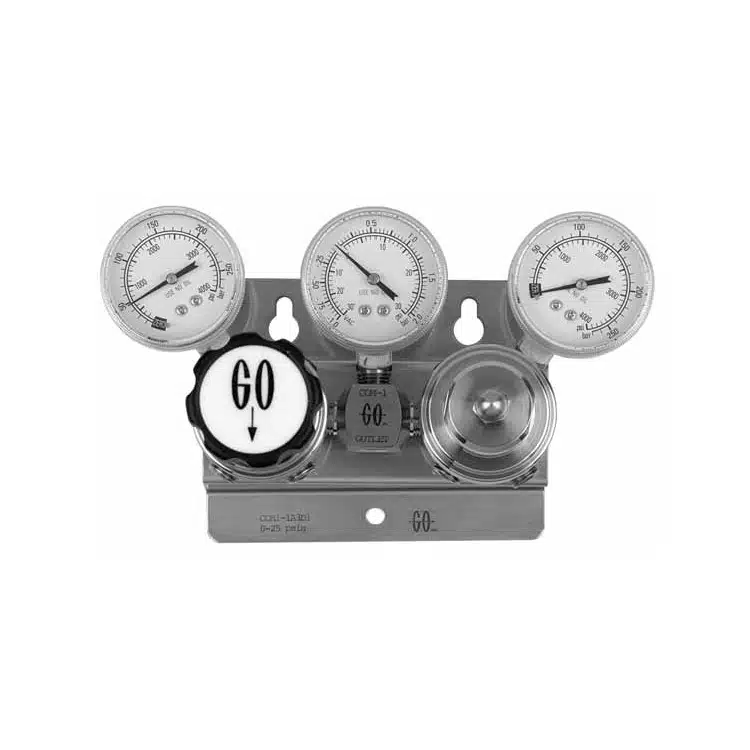

Serie COM-1
Il sistema manifolds crossover COM-1 è composto da due regolatori in acciaio inox tipo PR-1 (opzionale in ottone tipo PR-2) montati su una staffa per montaggio a pannello, come mostrato con manometri opzionali. Il regolatore primario, fornito con un dado anti-manomissione, è impostato su una pressione di uscita operativa almeno 15 psig superiore rispetto al regolatore secondario (fornito con una manopola di regolazione standard). Quando la sorgente primaria si esaurisce e la pressione di uscita operativa del regolatore primario scende al di sotto della pressione operativa preimpostata del regolatore secondario, quest’ultimo prende il controllo. Una volta che ciò accade, il regolatore secondario può essere regolato manualmente di 1/8 di giro in senso orario, trasformandosi nel primario, mentre la sorgente di approvvigionamento esaurita può essere sostituita.

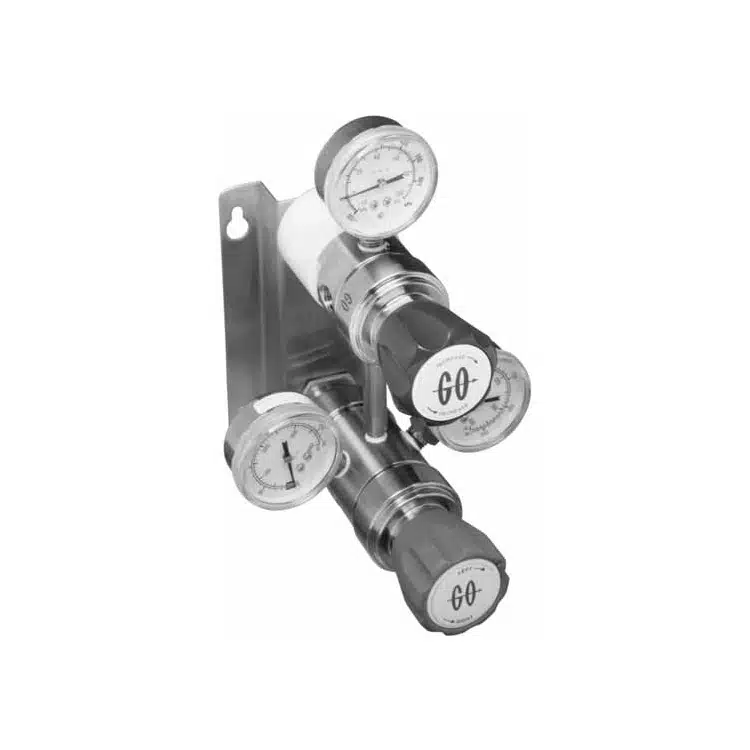

Serie COM-2B
Il sistema manifolds crossover COM-2B utilizza due regolatori in acciaio inox tipo PR-1 (opzionali in ottone tipo PR-2) costruiti in un unico corpo, funzionando come regolatori di cambio, con il port outlet comune collegato a un regolatore di linea singolo per fornire una pressione di alimentazione costante e invariata, non influenzata dall’esaurimento della fonte di approvvigionamento. Tutti sono montati su una staffa completa di manometri. Quando la sorgente primaria si esaurisce e la pressione di uscita operativa del regolatore primario scende al di sotto della pressione di cambio preimpostata del regolatore secondario, quest’ultimo prende il controllo. Una volta che ciò accade, il regolatore primario può essere regolato manualmente di 1/8 di giro in senso antiorario, trasformandosi nel primario, mentre la sorgente di approvvigionamento esaurita può essere sostituita.

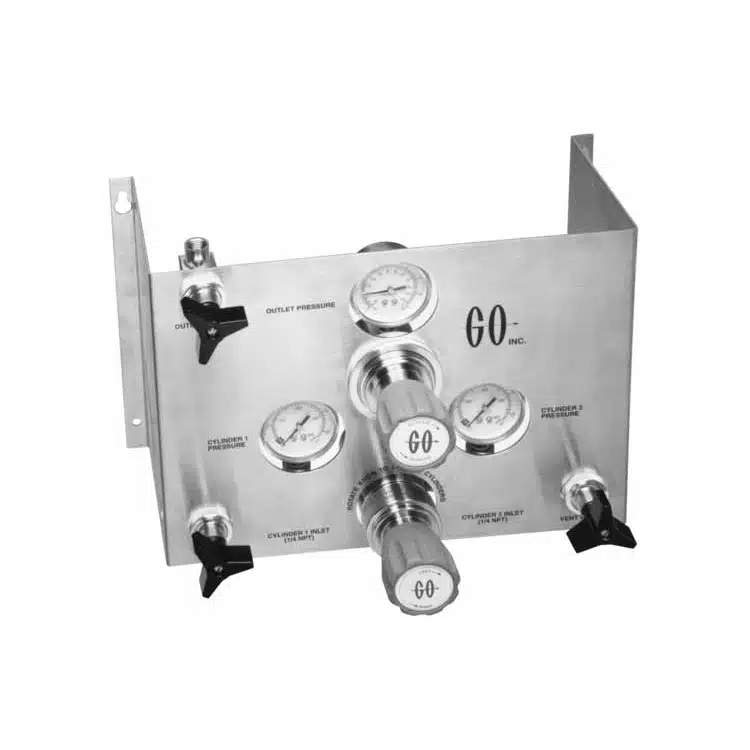

Serie COM-2P
Il sistema manifolds crossover COM-2P impiega due regolatori singoli di tipo PR-1 costruiti in un unico corpo. Questi regolatori fungono da regolatori di cambio primario e secondario, con il port outlet comune collegato a un singolo regolatore della serie PR-1. Ciò consente una fornitura continua di gas dalle bombole con una variazione di pressione in uscita pari solo allo 0,01% mentre la pressione di ingresso varia. Il sistema è montato su un elegante pannello in acciaio inox 300 che si presta al montaggio su superficie vicino alle bombole. Le etichette sono serigrafate permanentemente sulla faccia del pannello per una facile identificazione delle porte di processo e dei manometri. L’unità è completa di manometri e valvole di arresto. Adatta per gas e liquidi.
